В современном мире девелопмент стремится к максимальной функциональности каждого квадратного метра, что приводит к появлению построек с изменяемой геометрией. Реализация таких проектов требует не только уникальных архитектурных идей, но и сложнейших инженерных расчётов вместе с моделированием работы подвижных конструкций. В этой статье мы разберём, что такое динамическая архитектура и покажем 5 самых необычных трансформируемых построек мира.
Что такое динамическая архитектура?
Динамическая архитектура – это направление в проектировании, в рамках которого здания перестают быть статичными и обретают способность к физической трансформации. В отличие от привычных нам строений, такие объекты оснащены высокотехнологичными механизмами, которые позволяют фасадам, крышам или даже целым этажам менять своё положение. Основная идея заключается в создании «умной» архитектуры, которая в реальном времени подстраивается под внешние условия – движение солнца, порывы ветра или изменение текущих задач пользователей.
5 место – Культурный центр фонда Фосун (Шанхай, Китай)

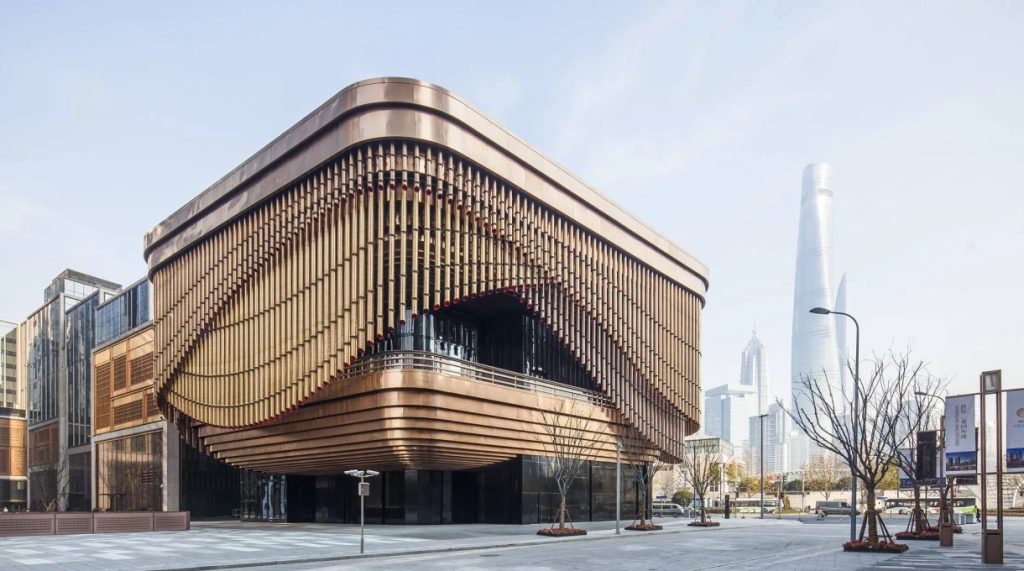

Внешний вид культурного центра фонда Фосун, источник theculturetrip.com
На пятом месте нашего списка – культурный центр фонда Фосун в Шанхае, Китай, возведённый в 2013 году по совместному проекту архитектурных бюро «Foster + Partners» и «Heatherwick Studio». Данная постройка является архитектурным центром масштабного многофункционального комплекса финансового центра Бунд общей площадью 420 000 м² и выделяется уникальным фасадом, состоящим из трёх слоёв 675 подвижных вертикальных бронзовых трубок высотой от 2 до 16 метров, конструкция которых вдохновлена традиционным китайским театром и бамбуковыми занавесами. Этот динамический фасад работает как «движущаяся завеса», в которой три ряда трубок непрерывно вращаются вокруг здания независимо друг от друга, изменяя его облик.
Фасад культурного центра фонда Фосун в движении
Основное преимущество данного динамического фасада заключается в формировании исключительной визуальной идентичности комплекса, что превращает его в одну из самых узнаваемых архитектурных доминант набережной Вайтань. С точки зрения девелопмента, наличие такого фасада также значительно повышает рыночную стоимость всего МФК.
Внутри данного культурного центра расположены современные выставочные залы, многофункциональные пространства для проведения конференций и форумов, а также зрительный зал для театральных постановок и музыкальных выступлений. На эксплуатируемой кровле здания находится открытая терраса с видом на набережную Вайтань, предназначенная для проведения мероприятий.
Сам многофункциональный комплекс финансового центра Бунд представляет собой ансамбль из восьми строений, организованных вокруг благоустроенной общественной площади. Южную часть участка занимают две 180-метровые офисные башни, ставшие высотными доминантами района, в то время как здания вдоль береговой линии имеют переменную этажность для гармоничного сочетания с исторической застройкой девятнадцатого века. Помимо премиальных офисов, в состав МФК входят бутик-отель и многоуровневые торговые пространства, объединяющие концептуальные магазины международных брендов и рестораны.
4 место – Башни Аль-Бахар (Абу-Даби, ОАЭ)

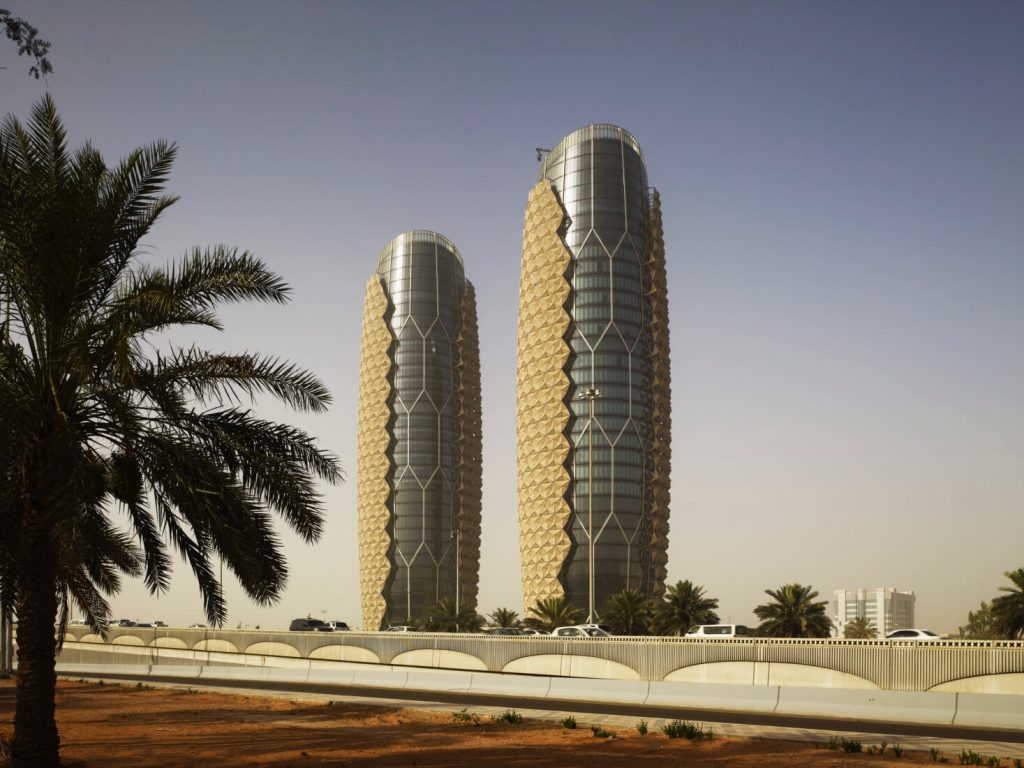

Внешний вид башен Аль-Бахар, источник architectsjournal.co.uk
На четвёртом месте нашего списка расположились башни Аль-Бахар в Абу-Даби, ОАЭ, возведённые в 2012 году по проекту архитектурного бюро Aedas Architects. Данная постройка выделяется уникальным фасадом, состоящим из более чем двух тысяч подвижных модулей, конструкция которых вдохновлена традиционной арабской решеткой «машрабия». Этот компьютеризированный динамический экран, дистанцированный от основного здания на два метра, работает как «живая» оболочка — модули из стекловолокна автоматически складываются или раскрываются, следуя за движением солнца.

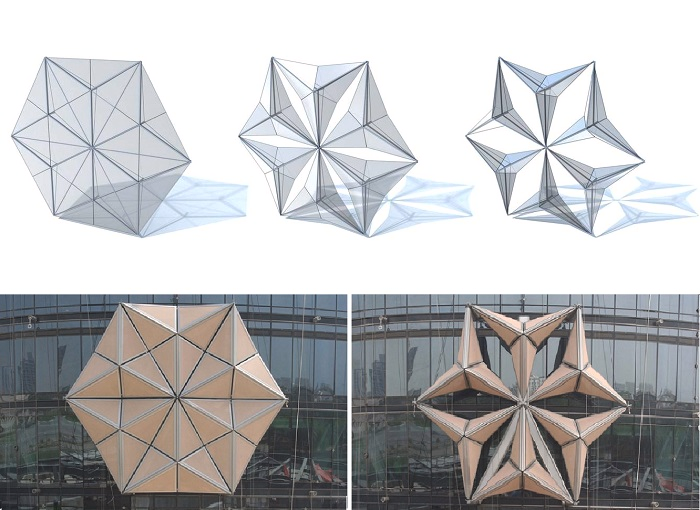

Внешний вид одного из модулей внешнего фасада башен, источник novate.ru
Модули представляют собой плоские треугольные панели, которые двигаются с помощью линейных приводов, интегрированных в каждую из треугольных панелей и подключённых к центральной системе управления зданием. В течение дня программное обеспечение получает данные от фотоэлектрических датчиков и поочередно активирует элементы фасада, имитируя движение лепестков цветка: при зените солнца панели максимально раскрываются для защиты остекления, а в пасмурные часы или вечером компактно складываются гармошкой.

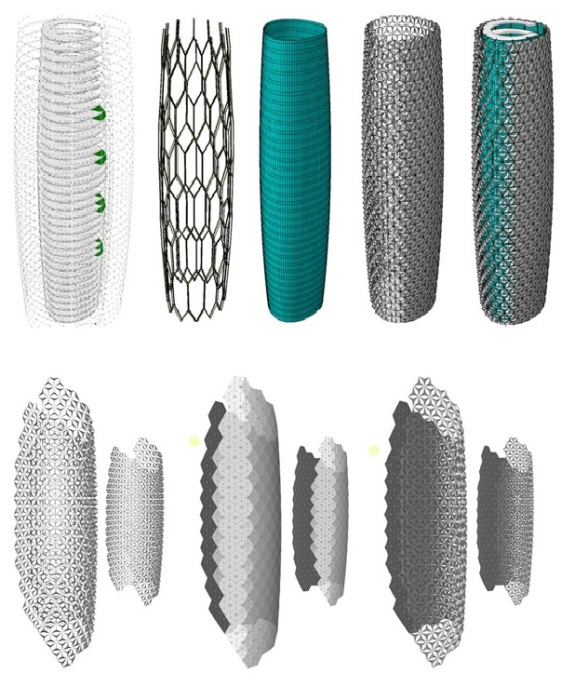

Общая схема фасадов каждой из башен Аль-Бахар, источник novate.ru
На представленной выше схеме фасадов башен Аль-Бахар детально видна многослойная архитектура фасада — динамическая оболочка вынесена на отдельный стальной каркас, создавая двухметровый вентиляционный зазор между «умным» экраном и основным остеклением башен. Иллюстрация также наглядно демонстрирует принцип выборочной активации системы — модули не перекрывают здание целиком, а формируют подвижное пятно защиты, которое перемещается по поверхности небоскрёба вслед за солнечным диском. Таким образом, в каждый конкретный момент времени раскрыты только те группы панелей, на которые падают прямые лучи, в то время как остальная часть фасада остаётся открытой для панорамного обзора и естественного освещения.
Внешний вид башен Аль-Бахар
Основное преимущество системы заключается в значительном снижении теплопоступлений, что позволяет уменьшить количество агрегатов для кондиционирования воздуха и снизить энергопотребление. Кроме того, фасад улучшает визуальный комфорт и видимость для сотрудников, обеспечивая устойчивость небоскребов. В настоящее время в башнях располагаются Инвестиционный совет Абу-Даби (ADIC) и головной офис Al Hilal Bank.
Инновационный подход к проектированию башен Аль-Бахар обеспечил проекту исключительное признание в мировом архитектурном сообществе. В 2012 году Совет по высотным зданиям и городской среде (CTBUH) удостоил объект первой в истории премии «Tall Building Innovation Award». В 2013 году проект закрепил статус технологического лидера, одержав двойную победу на «Middle East Architect Awards» в номинациях «Лучший проект ближнего востока» и «Коммерческий проект года», а также получил награду «Международная премия за выдающиеся достижения в области фасадного инжиниринга». Высокие стандарты устойчивого развития подтверждаются серебряным сертификатом LEED Silver и победами в 2014 году на премиях «Architizer A+ Awards», «The Chicago Athenaeum» и «RTF Sustainability Awards». Эти достижения подтверждают статус башен как эталона энергоэффективности, где передовые инженерные решения позволили создать максимально комфортную и экологичную среду.
3 место – Художественный музей Милуоки (Милуоки, США)

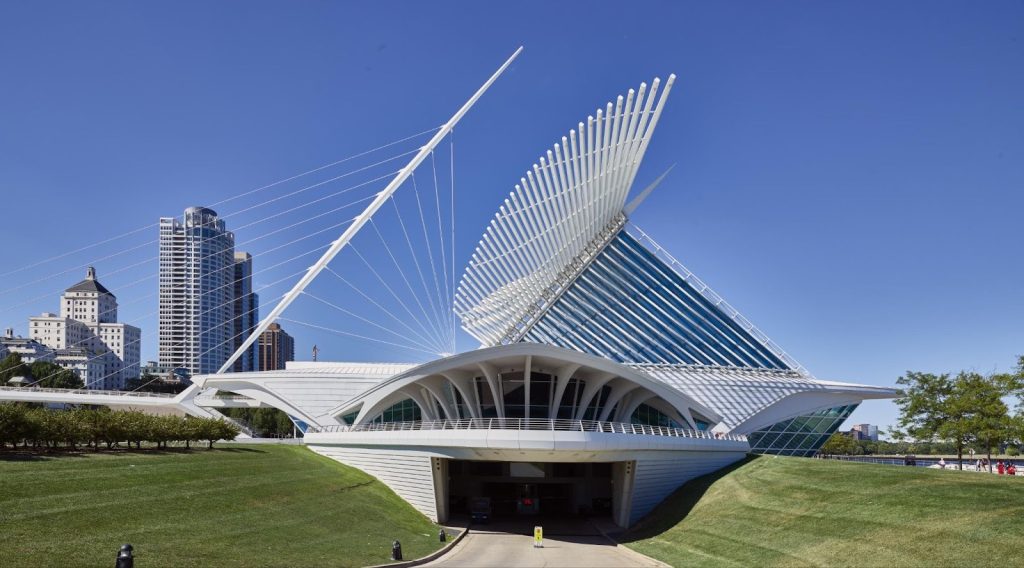

Внешний вид художественного музея Милуоки, источник wikipeadia.org
На третьем месте нашего списка находится художественный музей Милуоки, США, который представляет собой архитектурный ансамбль из трёх зданий, возведённых в разные периоды. Наибольшую известность музею принес павильон Квадраччи, завершённый в 2001 году по проекту выдающегося испанского архитектора и инженера Сантьяго Калатравы. Данный музей выделяется уникальной кинетической конструкцией под названием «Бриз Солей», выполненной в форме гигантских крыльев. Этот динамический экран весом 90 тонн состоит из 72 стальных ребер, размах которых при полном раскрытии достигает 66 метров.
Основное преимущество данного динамического фасада заключается в обеспечении климатического контроля внутри здания. Механизм, оснащенный датчиками скорости ветра, автоматически регулирует положение «крыльев», защищая стеклянный вестибюль от перегрева в солнечные дни и складываясь при превышении допустимых ветровых нагрузок. С точки зрения девелопмента, появление такого знакового объекта радикально изменило имидж Милуоки, превратив музей в международный центр культурного туризма и значительно повысив узнаваемость всего региона.
Фасад художественного музея Милуоки в движении
Внутри павильона Квадраччи расположены просторный вестибюль с панорамным остеклением, выставочные залы для временных экспозиций, лекционный зал и ресторан. Объект соединён с центральной частью города и набережной озера Мичиган изящным пешеходным мостом, который также был спроектирован Калатравой.
2 место – Культурный центр «Шед» (Нью-Йорк, США)

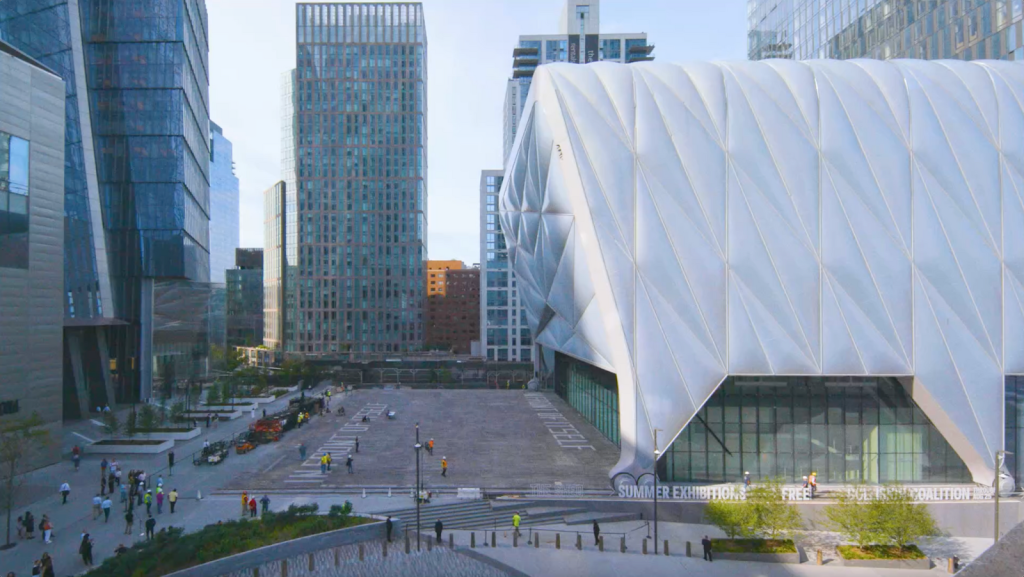

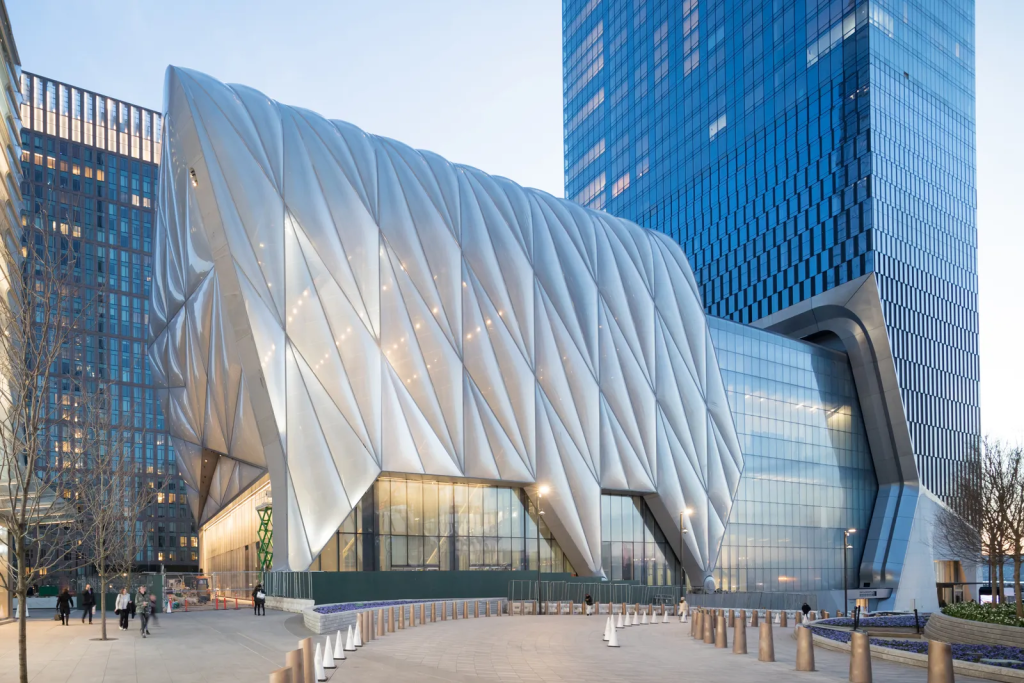

Внешний вид культурного центра «Шед» в сложенном виде, источник theshed.org
Внешний вид культурного центра «Шед» в развёрнутом виде, источник wallpaper.com
Второе место в нашем списке занимает культурный центр «Шед» в Нью-Йорке, США, открытый в апреле 2019 года в рамках масштабного освоения района Хадсон-Ярдс. Проект, разработанный архитектурным бюро Diller Scofidio + Renfro в сотрудничестве с Rockwell Group, выделяется беспрецедентной мобильностью своей конструкции. Основной элемент постройки — внешняя серебристая оболочка из стальной рамы, облицованная полупрозрачными панелями из высокопрочного полимера. Эта массивная конструкция установлена на восеми гигантских колес, которые позволяют ей перемещаться по рельсам, выдвигаясь над прилегающей площадью.
Фасад культурного центра «Шед» в движении
Основное преимущество трансформируемой оболочки заключается в возможности физического увеличения полезной площади объекта. Всего за пять минут здание фактически удваивается, создавая дополнительное крытое пространство площадью около 1800 м². С точки зрения девелопмента, такая адаптивность позволяет оператору площадки гибко менять сценарии использования — от художественных выставок до масштабных концертов и театральных постановок на 2700 зрителей.
Внутри восьмиэтажного стационарного здания расположены галереи, творческие лаборатории и репетиционные залы. При выдвижении мобильной части образуется единое пространство без опорных колонн для проведения мероприятий. Культурный центр интегрирован в инфраструктуру крупнейшего частного строительного проекта в истории США, где он выполняет роль ключевого объекта притяжения, повышая рыночную привлекательность окружающей коммерческой и жилой недвижимости.
Инновационный подход к реализации проекта обеспечил культурному центру широкое признание в международном профессиональном сообществе. В 2019 году объект был удостоен специальной награды за инновации в проектировании от Общества дипломированных архитекторов Нью-Йорка (SARA NY), а в 2020 году получил премию за выдающиеся инженерные достижения от Американского совета инженерных компаний (ACEC). Кроме того, в 2019 году здание было признано одним из самых значимых архитектурных решений пятилетия по версии авторитетного издания Architectural Digest. Эти награды подтверждают статус объекта как эталона многофункциональности, в котором архитектурная трансформация стала инструментом достижения эксплуатационной эффективности в условиях плотной городской застройки.
1 место – Стадион Тоттенхэм Хотспур (Лондон, Великобритания)

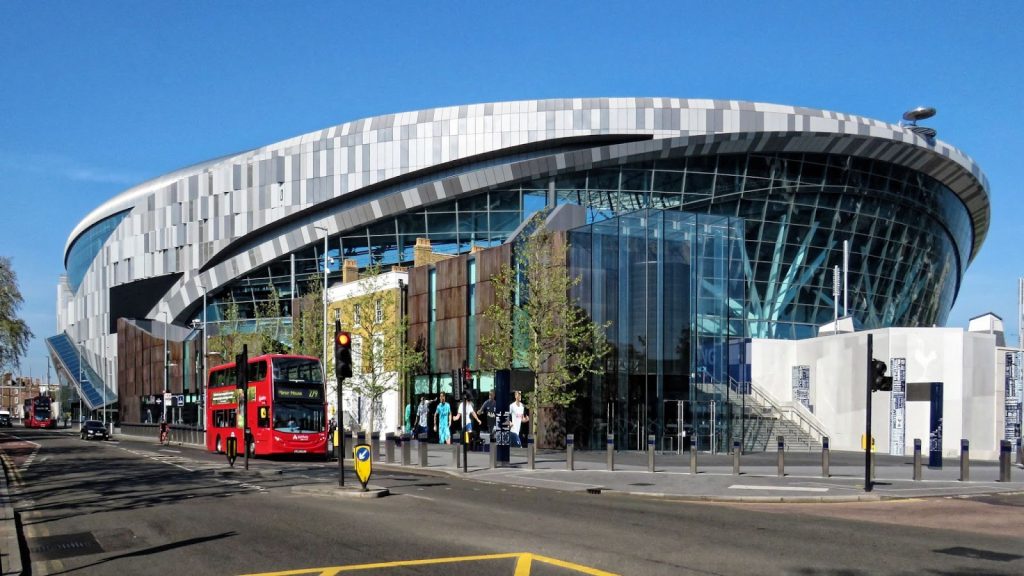

Внешний вид стадиона Тоттенхэм Хотспур, источник wikipedia.org
На первом месте нашего списка оказался стадион Тоттенхэм Хотспур в Лондоне, Великобритания, открытый в 2019 году. Проект, разработанный ведущим архитектурным бюро Populous, представляет собой уникальное современное спортивное сооружение. Данная постройка выделяется первой в мире технологией полностью разделяемого выдвижного поля, что позволяет многофункциональной арене трансформироваться из футбольного стадиона в площадку для проведения матчей НФЛ, концертов и других массовых мероприятий за считанные часы.
Визуализация трансформации стадиона Тоттенхэм Хотспур

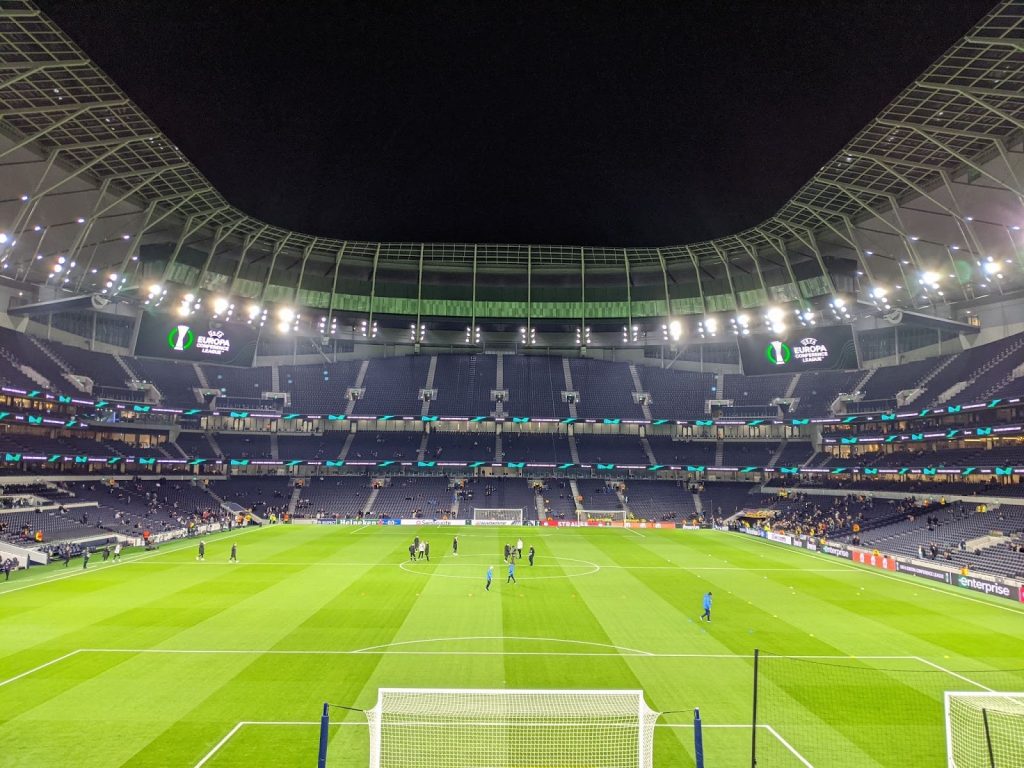

Вид стадиона Тоттенхэм Хотспур с футбольным полем, источник wikipedia.org

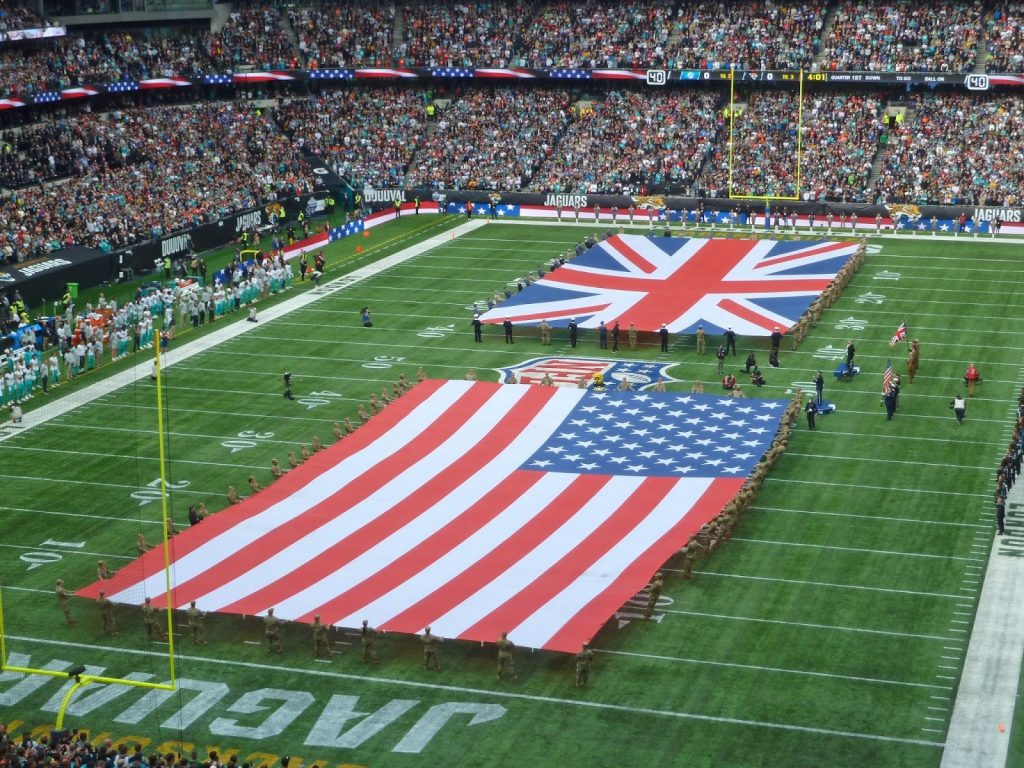

Вид стадиона Тоттенхэм Хотспур с полем для американского футбола, источник wikipedia.org
Основное преимущество этой системы заключается в эффективном управлении пространством и сохранении качества игровых поверхностей. Верхний травяной газон разделен на три стальные секции весом по 3000 тонн каждая, которые по рельсам перемещаются в пространство под южной трибуной, открывая расположенное уровнем ниже искусственное покрытие. С точки зрения девелопмента, такая адаптивность превращает стадион в круглогодичный коммерческий актив, максимизируя доходность объекта за счет диверсификации событий.
Внутри девяэтажного спортивного комплекса, вмещающего 62 850 зрителей, расположены не только трибуны, но и крупнейший в Европе бар, собственная микропивоварня, и полноценный фуд-корт. Стадион является центральным элементом масштабного проекта регенерации района Тоттенхэм, выполняя роль мощного экономического катализатора и значительно повышая рыночную привлекательность окружающей коммерческой недвижимости.
Эти пять проектов наглядно демонстрируют, как современные инженерные технологии позволяют трансформировать статичные постройки в адаптивные архитектурные объекты. За каждым из этих зданий стоят не только уникальные конструктивные решения, но и внедрение динамических фасадов и трансформируемых элементов, позволяющих архитектуре реагировать на изменения внешней среды или функциональные запросы пользователей. На текущий момент данные сооружения остаются мировыми эталонами инновационного проектирования, подтверждая, что технологическая сложность и мобильность конструкций являются работающими инструментами для создания знаковых объектов, обладающих высокой узнаваемостью.
